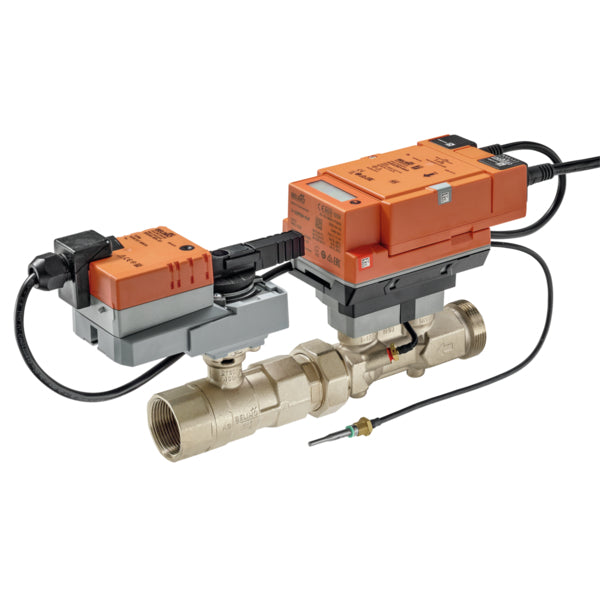

Belimo Sensor Gestuurd PI-CCV 3/4x1 Kvs2.5 24VAC/DC BACnet/Modbus/MP-Bus EN1434 Twee Sensoren EV020R2+MID

Deze Belimo Energy Valve bestaat uit een 2-weg gekarakteriseerde regelklep, een volumetrische debietmeter, twee temperatuursensoren en een actuator. De klep is gemaakt van messing en heeft een EPDM-afdichting. De diameter van de boring van de klep is DN 20 en de poortmaat is Rp x G 3/4 inch en 1 inch met binnendraad. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 2,5 m3/u, wat overeenkomt met een Cv-waarde van 2,89 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positieterugkoppeling in het bereik van 0-10 V of 2-10 V DC, wat zorgt voor een nauwkeurige en responsieve regeling in diverse toepassingen. Op de thermische energiemeter is momenteel een sensor (T2) geïnstalleerd, terwijl de installatie van de tweede sensor (T1) vereist is aan de andere kant van het watercircuit ter plaatse. De thermische energiemeter voldoet aan de EN1434-normen en heeft een typegoedkeuring volgens de Europese meetinstrumentenrichtlijn MID 2014/32/EU (MI-004). De thermische energiemeter is goedgekeurd als warmtemeter. De actuator heeft een IP54-beschermingsgraad. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• Modulerende actuator met een stuursignaal van 0-10 V of 2-10 V DC
• De thermische energiemeter voldoet aan de EN1434-normen
• Power over Ethernet (PoE)-ondersteuning voor optionele voeding
• Geïntegreerde thermische energiemeter voor het monitoren van energieverbruik

Serie:

De Belimo EV-MID is een gekarakteriseerde regelklep met een thermische energiemeter. Het is gecertificeerd voor verwarmingstoepassingen volgens MID en voldoet aan de vereisten van EN 1434. Deze 2-weg klep met binnendraad is ontworpen voor gesloten koud- en warmwatersystemen en dient als modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. Hij werkt op een nominale spanning van AC/DC 24 V en ondersteunt modulerende, communicatieve en hybride regeling. De klep bevat ook een Ethernet 10/100 Mbit/s, TCP/IP en een geïntegreerde webserver. Communicatieopties zijn onder andere BACnet, Modbus, Belimo MP-Bus of conventionele besturing. Voeding is mogelijk via PoE (Power over Ethernet). Bovendien helpt het bij de conversie van sensorsignalen en is verkrijgbaar in maten van DN15-50.
