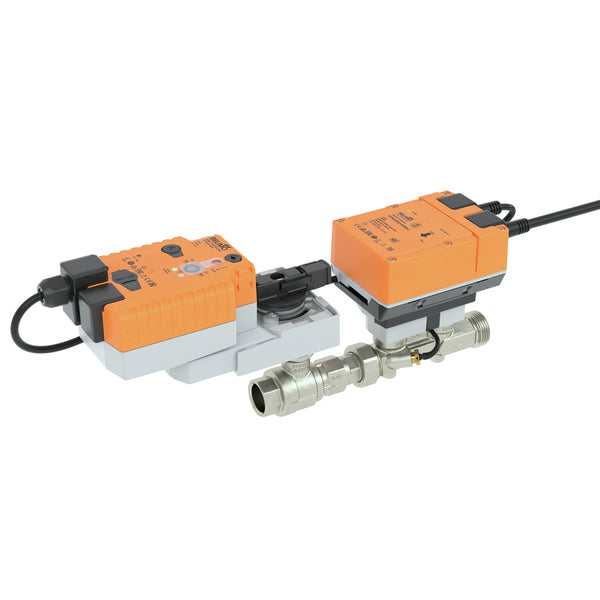

Belimo Sensor Gestuurd PI-CCV 1-1/2x2 Kvs17.1 24VAC/DC Fail-Safe BACnet/Modbus/MP-Bus EP040R2+KBAC

Deze Belimo Energy Valve bestaat uit een 2-weg gekarakteriseerde regelklep, een volumetrische debietmeter, temperatuursensoren en een actuator. De klep is gemaakt van messing en heeft een EPDM-afdichting. De diameter van de boring van de klep is DN 40 en de poortmaat is Rp x G 1 1/2 inch en 2 inch met binnendraad. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 17,1 m3/u, wat overeenkomt met een Cv-waarde van 19,78 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positieterugkoppeling in het bereik van 0-10 V of 2-10 V DC, wat zorgt voor een nauwkeurige en responsieve regeling in diverse toepassingen. Met de draaiknop kun je de veiligheidspositie instellen tussen 0% en 100% in stappen van 10%. Deze regelt de draaihoek. Als de stroom uitvalt, gaat de actuator naar de gekozen veilige positie. De actuator heeft een IP54-beschermingsgraad. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• De actuator is uitgerust met een faalveiligheidsfunctie
• Modulerende actuator met een stuursignaal van 0-10 V of 2-10 V DC
• Power over Ethernet (PoE)-ondersteuning voor optionele voeding
• Geïntegreerde thermische energiemeter voor het monitoren van energieverbruik

Serie:

De Belimo EV-KBAC/BAC is een gekarakteriseerde regelklep met een thermische energiemeter en een sensorgestuurde debiet- of vermogensregeling. De klep heeft een functie voor vermogens- en energiebewaking en is ontworpen als 2-weg/3-weg/6-weg klep met zowel interne als externe schroefdraad, geschikt voor PN 25. Hij werkt op een nominale spanning van AC/DC 24 V en biedt modulerende, communicatieve en hybride regeling. Ideaal voor gesloten koud- en warmwatersystemen, voor een modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. Het biedt Ethernet 10/100 Mbit/s, TCP/IP en een geïntegreerde webserver. Communicatie is mogelijk via BACnet, Modbus, Belimo MP-Bus of conventionele besturing. De klep ondersteunt PoE (Power over Ethernet) voeding en kan sensorsignalen omzetten. Hij is verkrijgbaar in maten van DN15-50.
