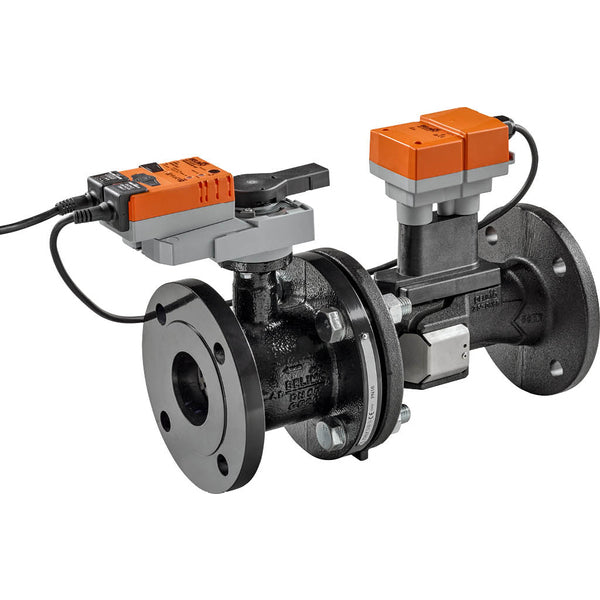

Belimo Sensor Gestuurde PI-CCV DN80 Flens Kvs39.6 24VAC/DC MP-Bus EP080F+MP

Deze Belimo Energy Valve bestaat uit een 2-weg gekarakteriseerde regelklep, een volumetrische debietmeter, temperatuursensoren en een actuator. De klep is gemaakt van gietijzer en heeft een EPDM-afdichting. De binnendiameter van de klep is DN 80 en de flensmaat is DN 80. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 39,6 m3/u, wat overeenkomt met een Cv-waarde van 45,82 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator ondersteunt MP-Bus communicatieprotocollen en biedt nauwkeurige positieterugkoppeling in het bereik van 0-10 V of 2-10 V DC, voor een nauwkeurige en responsieve besturing in diverse toepassingen. De actuator heeft een IP54-beschermingsgraad. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• Modulerende actuator met een stuursignaal van 0-10 V of 2-10 V DC
• Geïntegreerde thermische energiemeter voor het monitoren van energieverbruik

Serie:

De Belimo EP-F-MP serie wordt gekenmerkt door een 2-weg regelklep met sensorgestuurde debietregeling. Hij heeft een flens en is PN 16 (EPIV). De klep werkt met een nominale spanning AC/DC 24 V en heeft een modulerende, communicatieve regeling. Hij is ontworpen voor gesloten koud- en warmwatersystemen en voor de modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. Communicatie is mogelijk via de Belimo MP-Bus of conventionele besturing. Bovendien kan het actieve sensorsignalen omzetten en contacten schakelen. Maten variëren van DN65-100.
