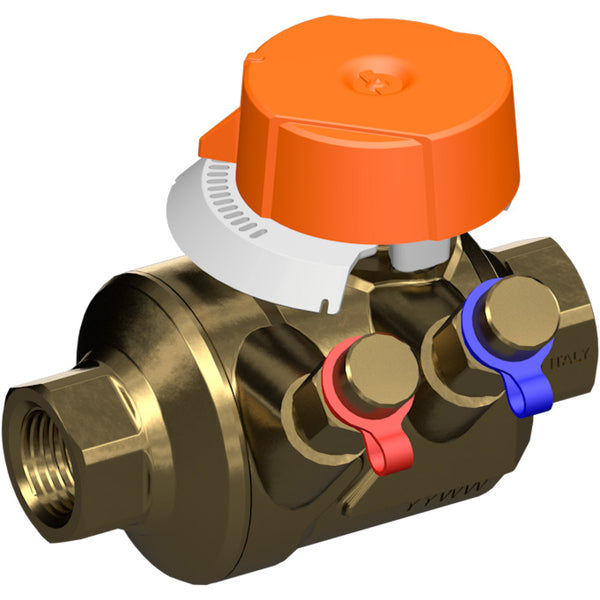

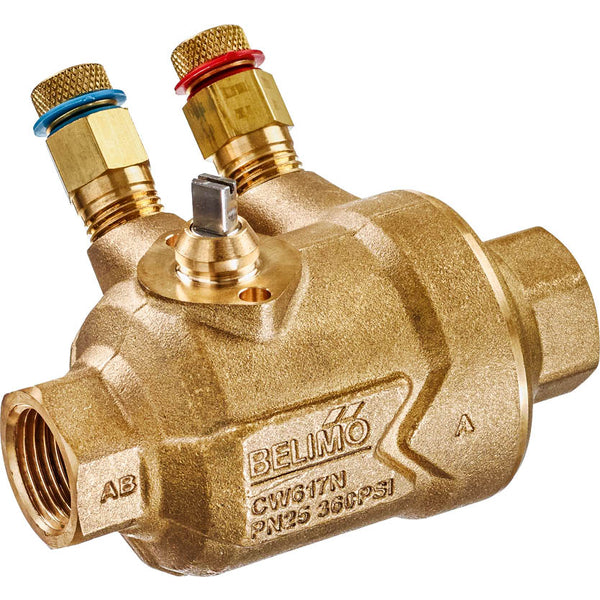

Belimo Pi Zoneklep Rp3/4 Kvs0.98 Meetpoorten Debietbegrenzer C220QPT-F/ZCQ-FL
Dit is een 2-weg drukonafhankelijke zoneklep (PIQCV) met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 20 en de poortmaat is Rp 3/4 inch met binnendraad. De geïntegreerde drukregelklep zorgt voor een constant doorstroomvolume en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het deellastbereik, waardoor een constante regeling wordt gegarandeerd. Een gelijk percentage stroomregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Deze klep heeft twee meetpoorten (P1 en P3) waarmee de totale drukval over de klep kan worden bepaald. De drukverschilmeting optimaliseert de pompinstelling door de opvoerhoogte van de pomp te verlagen om het minimaal vereiste drukverschil (0,16 bar) op het verste hydronische punt te handhaven. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 0,98 m3/u, wat overeenkomt met een Cv-waarde van 1,13 gpm. De klep is uitgerust met een debietbegrenzer. De klep is ontworpen voor gebruik met de Belimo 3-punts of modulerende actuator. De installatie van Belimo actuators op deze klep is eenvoudig dankzij het centrale boutontwerp. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.
- Normale prijs
- €229,49
- Normale prijs
- €189,66
Beschrijving
Dit is een 2-weg drukonafhankelijke zoneklep (PIQCV) met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 20 en de poortmaat is Rp 3/4 inch met binnendraad. De geïntegreerde drukregelklep zorgt voor een constant doorstroomvolume en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het deellastbereik, waardoor een constante regeling wordt gegarandeerd. Een gelijk percentage stroomregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Deze klep heeft twee meetpoorten (P1 en P3) waarmee de totale drukval over de klep kan worden bepaald. De drukverschilmeting optimaliseert de pompinstelling door de opvoerhoogte van de pomp te verlagen om het minimaal vereiste drukverschil (0,16 bar) op het verste hydronische punt te handhaven. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 0,98 m3/u, wat overeenkomt met een Cv-waarde van 1,13 gpm. De klep is uitgerust met een debietbegrenzer. De klep is ontworpen voor gebruik met de Belimo 3-punts of modulerende actuator. De installatie van Belimo actuators op deze klep is eenvoudig dankzij het centrale boutontwerp. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.
Voordelen:
- De klep is uitgerust met een debietbegrenzer
- Tijdrovende handmatige afstelling van het hydronische systeem is niet meer nodig
- Waterhoeveelheid is gegarandeerd, zelfs bij variërende druk en werking met gedeeltelijke belasting
- De gewenste Vmax-waarde kan eenvoudig en snel worden aangepast op de actuator met behulp van de bijbehorende clip
- De klep heeft twee extra meetpoorten voor drukverschilmeting
Serie:
De Belimo PIQCV is een serie PI-zoneafsluiters voor 2-weg binnendraadtoepassingen. Hij is ontworpen voor gesloten koud- en warmwatersystemen. Deze serie wordt voornamelijk gebruikt voor modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. De Belimo PIQCV serie staat bekend om zijn snap-assembly actuator, waardoor installatie en gebruik efficiënt zijn. Deze serie biedt betrouwbare prestaties en duurzaamheid en verbetert de systeembesturing en gebruikerservaring.
