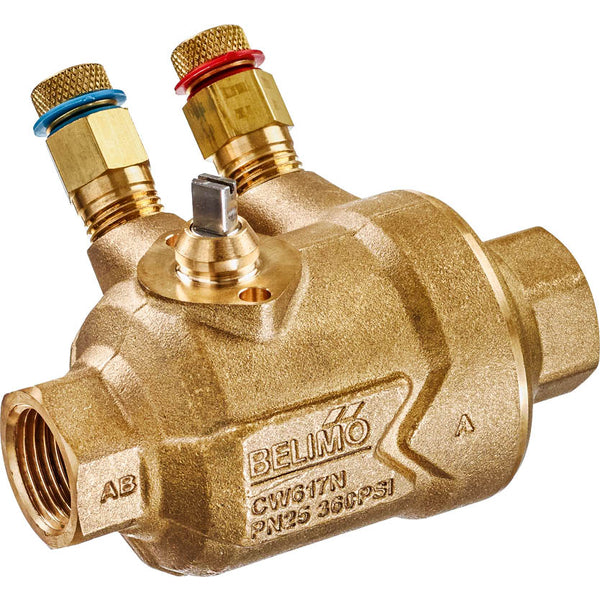

Belimo PI Zoneklep Rp3/4 Kvs0.98 Meetpoorten C220QPT-F
Dit is een 2-weg drukonafhankelijke zoneklep (PIQCV) met een messing behuizing en EPDM afdichting. De boring van de klep heeft een diameter van DN 20 en de poortmaat is Rp 3/4 inch met vrouwelijke schroefdraad. De geïntegreerde drukregelklep zorgt voor een constante doorstroom en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het gedeeltelijke belastingsbereik, wat zorgt voor een stabiele regeling. Een gelijk percentage debietregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Deze klep heeft twee meetpoorten (P1 en P3) waarmee de totale drukval over de klep kan worden bepaald. De verschildrukmeting optimaliseert de pompinstelling door de pomphoogte te verlagen om de minimaal vereiste verschildruk (0,16 bar) op het verste hydraulische punt te behouden. Het maximale drukverschil is 3.5 bar (51 psi). De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 0,98 m3/h, wat overeenkomt met een Cv-waarde van 1,13 gpm. De klep is ontworpen voor gebruik met de Belimo 3-punts of modulerende actuator. De installatie van Belimo ZoneTight actuatoren op deze klep is eenvoudig - het is zo simpel als klikken. De stroomrichting, aangegeven door een pijl op de behuizing, is van het grootste belang om schade aan de kogelklep te voorkomen.
- Normale prijs
- €206,90
- Normale prijs
- €170,99
Beschrijving
Dit is een 2-weg drukonafhankelijke zoneklep (PIQCV) met een messing behuizing en EPDM afdichting. De boring van de klep heeft een diameter van DN 20 en de poortmaat is Rp 3/4 inch met vrouwelijke schroefdraad. De geïntegreerde drukregelklep zorgt voor een constante doorstroom en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het gedeeltelijke belastingsbereik, wat zorgt voor een stabiele regeling. Een gelijk percentage debietregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Deze klep heeft twee meetpoorten (P1 en P3) waarmee de totale drukval over de klep kan worden bepaald. De verschildrukmeting optimaliseert de pompinstelling door de pomphoogte te verlagen om de minimaal vereiste verschildruk (0,16 bar) op het verste hydraulische punt te behouden. Het maximale drukverschil is 3.5 bar (51 psi). De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 0,98 m3/h, wat overeenkomt met een Cv-waarde van 1,13 gpm. De klep is ontworpen voor gebruik met de Belimo 3-punts of modulerende actuator. De installatie van Belimo ZoneTight actuatoren op deze klep is eenvoudig - het is zo simpel als klikken. De stroomrichting, aangegeven door een pijl op de behuizing, is van het grootste belang om schade aan de kogelklep te voorkomen.
Voordelen:
- Zeer eenvoudige installatie van Belimo ZoneTight actuatoren, gewoon klikken en klaar
- Geen tijdrovende handmatige afstelling van het hydraulische systeem meer nodig
- Waterhoeveelheid is gegarandeerd, zelfs bij variërende druk en gedeeltelijke belasting
- De gewenste Vmax-waarde kan eenvoudig en snel worden aangepast op de actuator met behulp van de bijbehorende clip
- De klep bevat twee extra meetpoorten voor drukverschilmeting
Serie:
De Belimo PIQCV is een PI Zoneklep serie die geschikt is voor 2-weg interne schroefdraadtoepassingen. Het is ontworpen voor gesloten koud- en warmwatersystemen. Deze serie wordt voornamelijk gebruikt voor modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. De Belimo PIQCV serie staat bekend om zijn snap-montage actuator, waardoor installatie en bediening efficiënt zijn. Deze serie biedt betrouwbare prestaties en duurzaamheid, waardoor systeemregeling en gebruikerservaring worden verbeterd.
