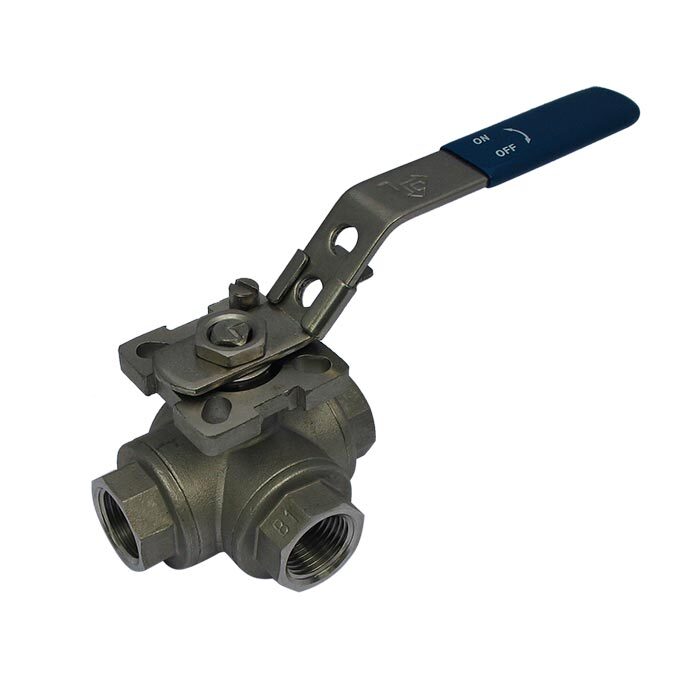

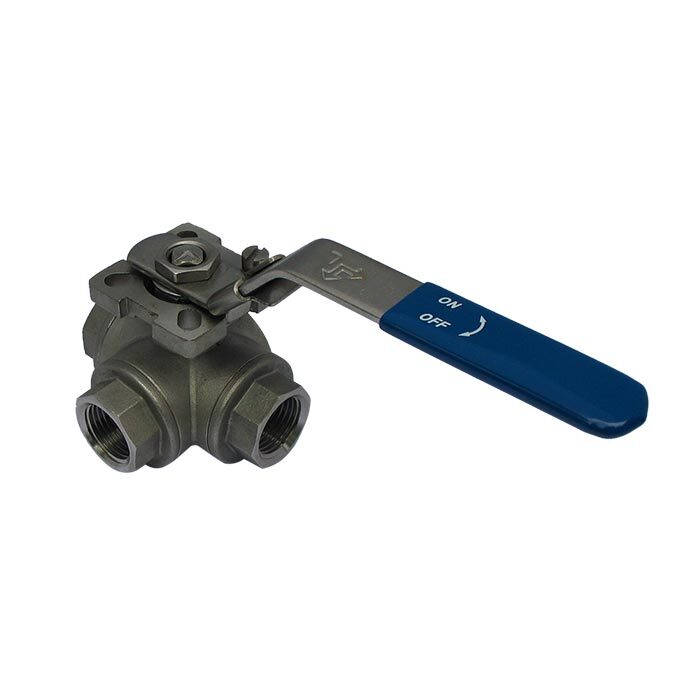

144L - G1'' 3-Weg (L) Kogelkraan RVS F/F/F ISO-Top
Opmerking: dit product wordt stopgezet en vervangen door BL3SAL-100
3-Weg kogelkraan L-boring met G1 inch schroefdraad (F/F/F) en ISO-Top (F04,F05) en hendel voor open/dicht bediening. 20mm doorlaat en max werkdruk 63 bar. Temperatuurbereik van -10 tot 250°C. RVS huis met RVS kogel en PPL afdichtingen.
Opmerking: dit product wordt stopgezet en vervangen door BL3SAL-100
Beschrijving
3-Weg (L-boring) kogelkraan uit rvs van JP Fluid Control met G1 inch leidingaansluitingen (BSPP schroefdraad) en een nominale diameter van 20mm. De kraan is uitgerust met ISO-Top flens en bovendien met een gecoate hendel voor handbediening. De kogelkranen uit de 144L-serie van JP Fluid Control worden gekenmerkt door een lange levensduur.
Technische Gegevens
| Parameter | Waarde |
|---|---|
| Serie | 144L |
| Functie | 3-weg (L-boring) |
| Diagram |  De poorten overlappen tijdens rotatie. |
| Poorten | G1" BSP (F/F/F) |
| Behuizing | RVS (AISI 316) |
| Kogel | RVS (AISI 316) |
| Afdichtingen | PPL (Polypropyleen) |
| Doorlaat kogel | 20 mm |
| Kv-waarde | 12 m3/u |
| Bediening | Hendel + ISO 5211 flens (voorbereiding montage actuator) |
| ISO 5211 flens | F04 en F05 |
| Max werkdruk | 63 bar |
| Temperatuur | -10°C .. 250°C |
Installatie
Het ventiel is aan alle drie poorten uitgevoerd met binnendraad in 1 inch. Dit is parallelle gasdraad, ofwel BSPP (British Standard Pipe Parallel). Met behulp van het 1" fittingen assortiment is de kraan aan te sluiten op elk gewenst type leiding (aanbevolen leidingdiameter ± 20 - 30 mm).
Aansturing
De kraan heeft een flens volgens de ISO 5211 F04/F05 standaard. Hiermee is de kraan geschikt voor aansturing met een elektrische of pneumatische actuator. Het artikel Maatvoering Standaarden bevat meer informatie over de maatvoering van de ISO 5211 standaard. De kraan is ook met de hand te bedienen via standaard aanwezige hendel.
Toepassing
Deze kogelkraan is onderdeel van de 144L serie. De behuizing van de kraan bestaat uit rvs, de kogel bestaat uit rvs en de afdichtingen zijn gemaakt van PPL. Hiermee is de kraan geschikt voor veel verschillende agressieve en corrosieve media. Het artikel chemische bestendigheid van materialen bevat meer informatie over de beste materiaalkeuze. De kraan is geschikt voor een maximale druk van 63 bar en een temperatuur tussen -10 en 250 °C.
Maximale druk versus temperatuur voor de 144L serie.
