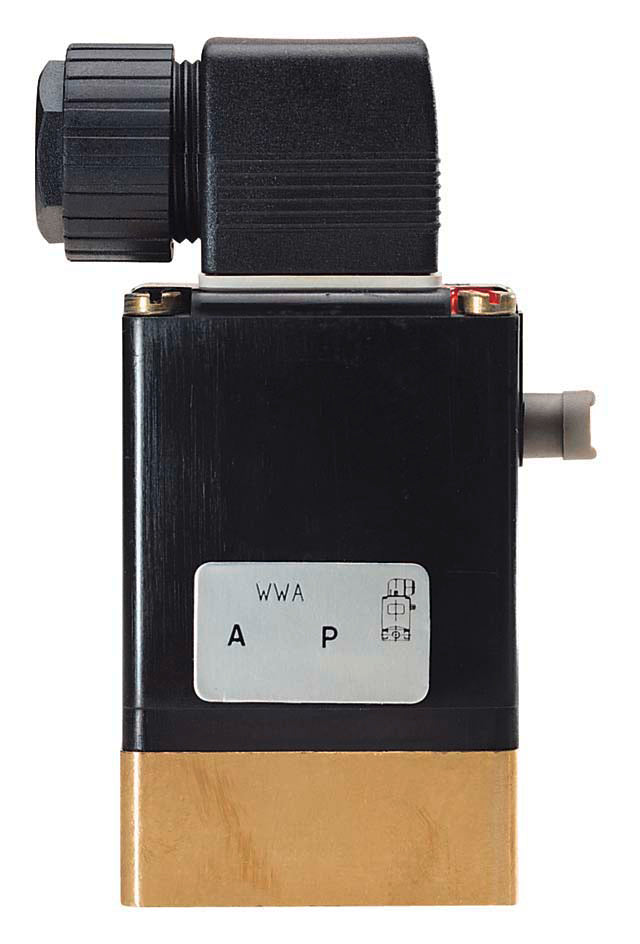

Magneetventiel 3/2-Weg 32x46mm SFB Flens NO Messing EPDM -1-3bar/-15-44psi 24VDC 0331 124696
Burkert 3/2 weg magneetventiel (type 0331) met 32x46 mm SFB flens en een 24 V DC spoel. De schakelfunctie van het magneetventiel is normaal open (spanning = sluiten). Het ventiel is direct werkend, dus er is geen verschillendruk vereist. Geschikt voor maximale media temperaturen van 90 °C (194 °F) en een drukbereik van -1 tot 3 bar (-15 tot 44 psi). Behuizing van messing met EPDM afdichting en een doorlaatdiameter van 4 mm. De Kv-waarde is 0,15 m3/h (2,5 l/min bij dp = 1 bar water).
Opmerking: DIN connector niet inbegrepen.
- Normale prijs
- €191,17
- Normale prijs
- €157,99
Beschrijving
Dit is een Burkert direct werkend 3/2 weg magneetventiel met 32x46 mm SFB flens en een 24 V DC spoel. Het ventiel heeft een messing behuizing met EPDM afdichting en een doorlaat van 4 mm. SFB is een specifieke flensontwerp van Burkert dat compacte montage van meerdere ventielen op een manifold mogelijk maakt. De schakelfunctie van het magneetventiel is normaal open, wat betekent dat het ventiel sluit wanneer er spanning wordt toegepast. Wanneer het ventiel gesloten is, verbindt de uitgangspoort met een derde uitlaatpoort. Aangezien het direct werkend is, is er geen drukverschil over het ventiel nodig om het ventiel te openen. Geschikt voor een drukbereik van -1 tot 3 bar (-15 tot 44 psi) en een maximale temperatuur van 90 °C (194 °F). Het ventiel heeft een Kv-waarde van 0,15 m3/h, wat overeenkomt met een debiet van 3 l/min bij een verschillendruk van 1 bar (voor water). In imperiale eenheden: Cv = 0,17, wat betekent 0,17 GPM bij 1 psi drukval. Voor veel toepassingen is het voldoende om een ventiel te selecteren op basis van de schroefdraadgrootte en de doorlaatdiameter. Voor nauwkeurigere dimensionering, gebruik de Kv-waarde met onze gebruiksvriendelijke ventiel dimensioneringscalculator. De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen veel chemicaliën. Houd er rekening mee dat de interne ventielonderdelen, zoals de plunjer en veren van roestvrij staal, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren.
Voordelen:
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
- SFB flensontwerp maakt compacte montage van meerdere ventielen op een manifold mogelijk
Nadelen:
- EPDM is niet geschikt voor oliën en vetten
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- De spoel kan heet worden wanneer deze is ingeschakeld. Een goed geventileerde omgeving wordt aanbevolen
- DIN connector niet inbegrepen
Serie:
Het Bürkert 0331 ventiel is een direct werkend, media gescheiden pivotarmventiel. Openingen tot DN 4 en drukbereiken van 0 tot 16 bar. Het kenmerkende van dit ventiel ten opzichte van het 0330 model is de afwezigheid van schroefdraad, vervangen door een Bürkert SFB (Specifiek Flensontwerp Bürkert) flensverbinding aan de onderkant. Deze flens kan worden gebruikt om het ventiel op een manifold te monteren of om op een groter ventiel (bijvoorbeeld het Type 5282) te monteren en als pilootventiel te fungeren. Het 0331 ventiel is beschikbaar in 2/2 en 3/2-weg versies. De 3/2-weg versies zijn beschikbaar als normaal open, normaal gesloten, verdeler of mengkraan. Het media gescheiden ontwerp maakt dit ventiel geschikt voor agressieve of licht verontreinigde media. De standaard messing behuizing voldoet aan alle Europese drinkwatervereisten. De 0331 is uitgerust met handmatige bediening voor inbedrijfstelling en testen. ATEX explosie goedgekeurde versies zijn ook beschikbaar.
Let op: dit product is op bestelling gemaakt en kan helaas niet worden geretourneerd.
