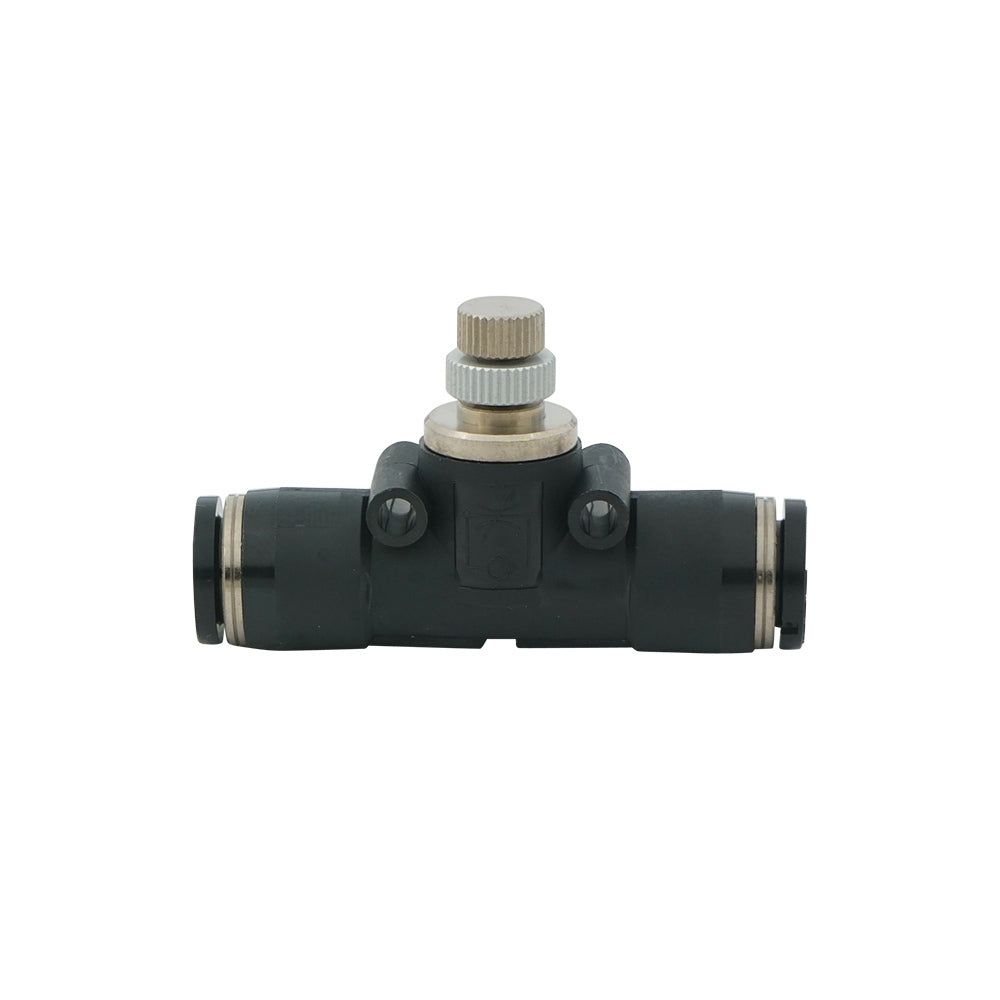

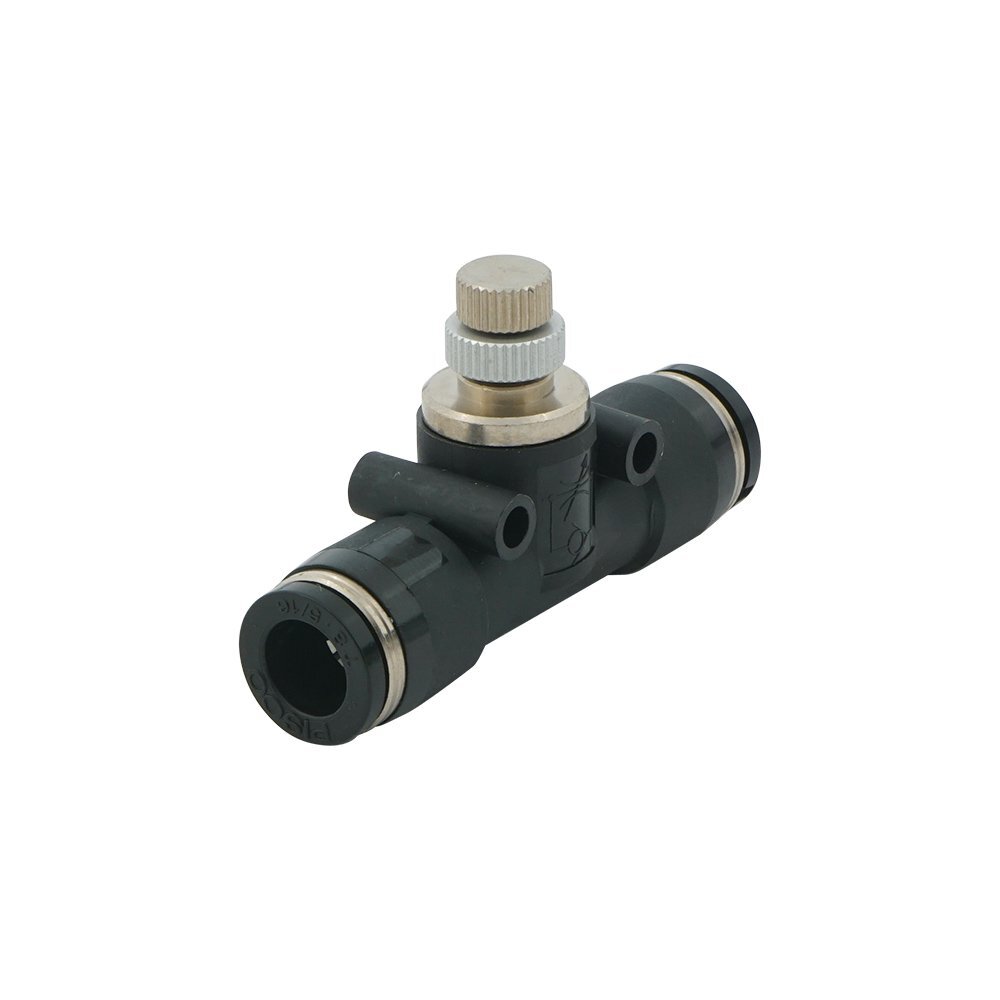

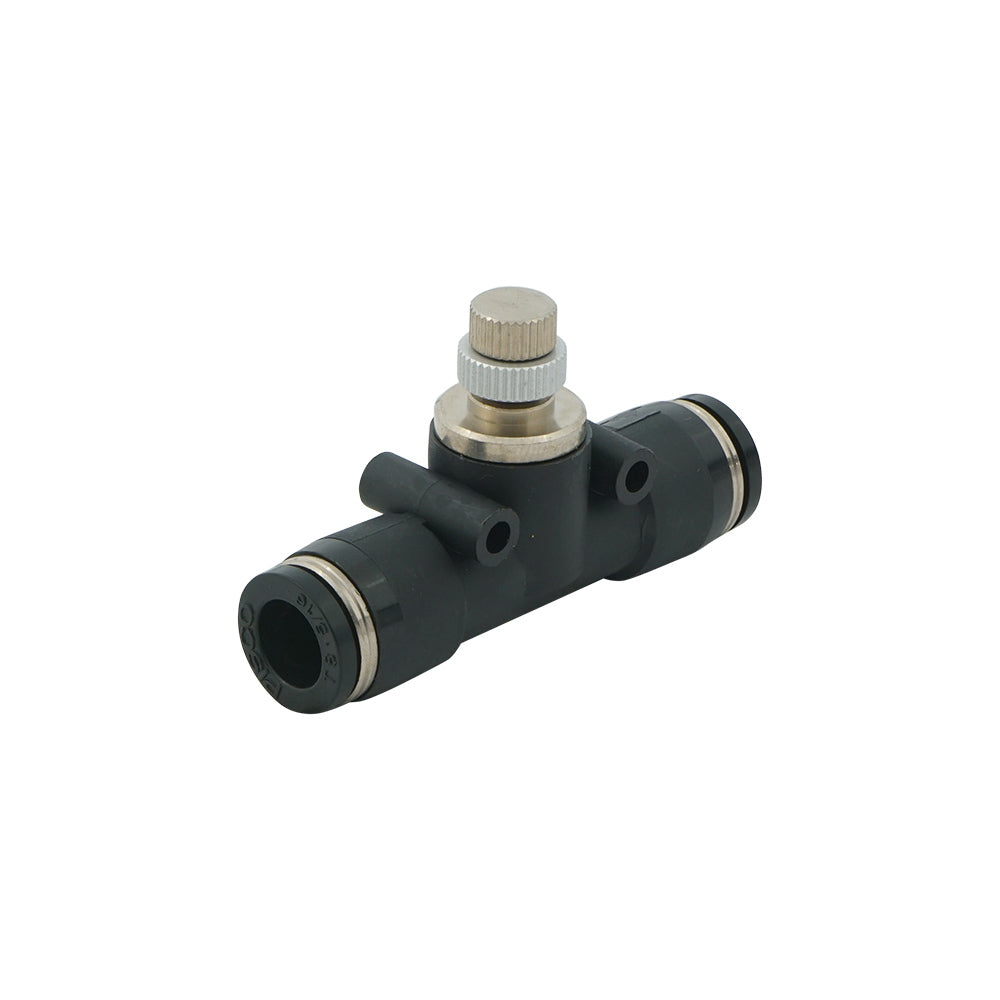

10mm Insteek Recht Regelventiel

Dit is een rechte koppeling pneumatisch debietregelventiel voor eenrichtingsinstelbare regeling van de luchtstroom. Het is een combinatie van een naaldventiel en een terugslagklep. Het naaldventiel zorgt voor een aanpassing van de stroomsnelheid, terwijl de terugslagklep ervoor zorgt dat de luchtstroom slechts in één richting wordt geknepen.

Het heeft 10 mm insteek koppelingen aan beide zijden. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen.

De bedrijfsdruk varieert van 0.5 tot 10 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).

Gebruik de roteerbare naald om de doorlaat aan te passen die het debiet bepaalt en bevestig de gewenste stand met een borgmoer. Draai de naald met de klok mee om zo de doorlaat te verkleinen en tegen de klok in om de opening groter te maken. Begin bij het aanpassen van de stroomsnelheid vanuit de volledig gesloten toestand om een plotselinge beweging van een actuator te voorkomen. Draai de naald niet met een te hoog koppel, anders kunnen de stromingseigenschappen veranderen als gevolg van de vervormde klepzitting.

Voordelen:

• Uitgerust met een borgmoer om de naald op zijn plaats te houden
• Verstelbaar debiet
• Uitgerust met eenvoudig aan te sluiten insteekkoppelingen

Nadelen:

• Niet geschikt voor vacuümtoepassingen
• Zorgt voor enige luchtlekkage, dus vermijd het te gebruiken voor toepassingen die geen lekkage mogen hebben

JSMU serie

De JSMU - serie bestaat uit rechte stroomregelventielen voor luchtstroomregeling in één richtin. De insteekkoppelingmaten variëren van 3 tot 12 mm. De koppelingen zijn geschikt voor een werkdrukbereik van 0.5 tot 10 bar en een openingsdruk van 0.05 bar.
