1/4" - R1/4" Pneumatische Haakse Naaldafsluiter
Let op: Dit product is niet meer verkrijgbaar
Let op: Dit product is niet meer verkrijgbaar
Beschrijving

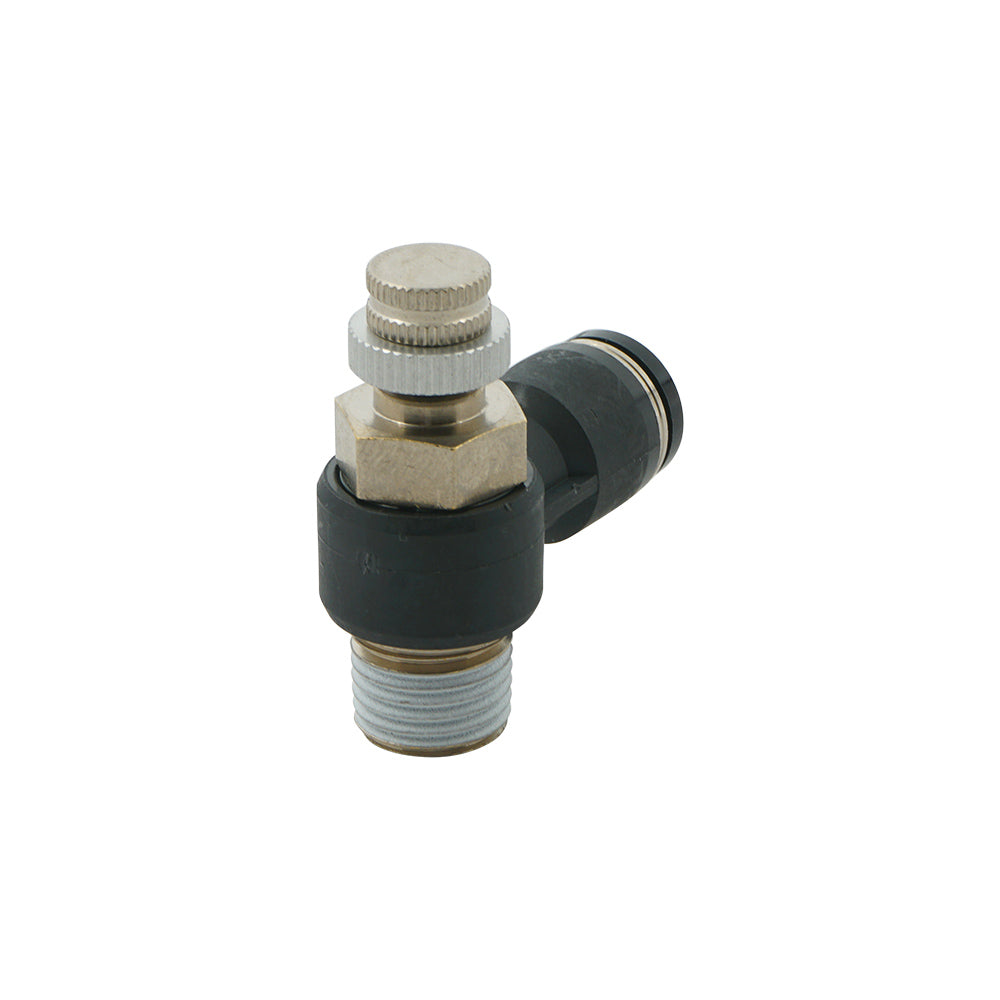

Dit is een elleboog pneumatisch naaldventiel voor luchtstroombeperking en open / dicht controle.
Het heeft een 1/4 inch insteek koppeling aan de ene kant en een R 1/4 inch mannelijke poort met schroefdraad aan de andere kant. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen.
Ook geschikt voor vacuümtoepassingen bij een druk van -1 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).
Gebruik de roteerbare naald om de doorlaat aan te passen die het debiet bepaalt en bevestig de gewenste stand met een borgmoer. Draai de naald met de klok mee om zo de doorlaat te verkleinen en tegen de klok in om de opening groter te maken. Begin bij het aanpassen van de stroomsnelheid vanuit de volledig gesloten toestand om een plotselinge beweging van een actuator te voorkomen. Draai de naald niet met een te hoog koppel, anders kunnen de stromingseigenschappen veranderen als gevolg van de vervormde klepzitting.
Voordelen:
- Geschikt voor vacuümtoepassingen
- Uitgerust met eenvoudig aan te sluiten insteekkoppelingen
Nadelen:
- Stof kan het pneumatische systeem beschadigen als vacuüm wordt aangevoerd zonder filter aan de inlaatzijde
JNC serie
De JNC - serie bestaat uit L-type (standaard en cleanroom-pakketversie) naaldventielen voor tweerichtingsregeling van de luchtstroom. Deze kleppen hebben aan de ene kant een insteekkoppeling en aan de andere kant een poort met schroefdraad. De insteekkoppelingmaten varieren van 4 tot 12 mm en van 1/tot 3/8 inch en de poorten met schroefdraad zijn M5x0.8 en varieren ook van R1/8 tot R1/2 inch. De kleppen zijn geschikt voor een maximale werkdruk van 9 bar en een vacuüm van -1 bar. Dankzij de NBR-afdichting zijn ze geschikt voor temperaturen van 0 tot 60 °C (niet geschikt bij ijsvorming). De behuizing en de naald zijn gemaakt van vernikkeld messing.
