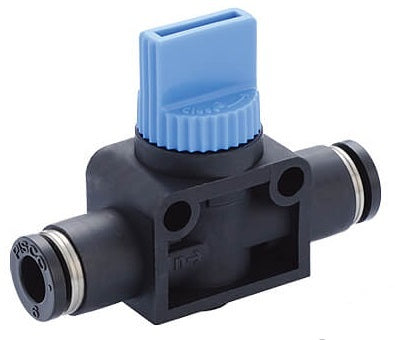

1/4" - 1/4" - 3/2-Weg Handafsluiter

Dit is een 3/2-weg afsluitbare handklep gebruikt voor open / dicht controle van de luchtstroom met restdrukontlasting.

Het heeft 1/4 inch insteek koppelingen aan beide zijden. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen.

Ook geschikt voor vacuümtoepassingen bij een druk van -1 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).

Gebruik een kwartslaggreep om de klep te openen of te sluiten. Zorg ervoor dat u deze volledig draait om beschadiging van de klep te voorkomen.

Voordelen:

• Eenvoudig ontwerp
• Geschikt voor vacuümtoepassingen
• Uitgerust met eenvoudig aan te sluiten insteekkoppelingen

Nadelen:

• Stof kan het pneumatische systeem beschadigen als vacuüm wordt aangevoerd zonder filter aan de inlaatzijde

HV3 serie

De HV - serie bestaat uit 2-weg en 3-weg afsluiters die worden gebruikt voor het openen/sluiten van de luchtstroom. De 2-weg kleppen houden de restdruk in het systeem. De 3-weg kleppen hebben een opening tussen het lichaam en de handgreepkap, waardoor na het sluiten de restdruk wordt afgevoerd. Deze fittingen kunnen worden uitgerust met insteek en schroefdraad vebindingspoorten die in 4 verschillende combinaties kunnen worden geselecteerd. De afmetingen van de insteek aansluitingen varieren van 6 tot 12 mm en van 1/4 tot 3/8, terwijl de afmetingen van de poorten met schroefdraad varieren van R1/8 tot R1/2 inch. De kleppen zijn geschikt voor een maximale werkdruk van 9 bar en een vacuüm van -1 bar. Dankzij de NBR-afdichting zijn ze geschikt voor een temperatuurbereik van 0 tot 60 °C (niet geschikt bij ijsvorming). De behuizing is gemaakt van PBT terwijl de schroefdraadpoorten en de spoel zijn gemaakt van vernikkeld messing.
