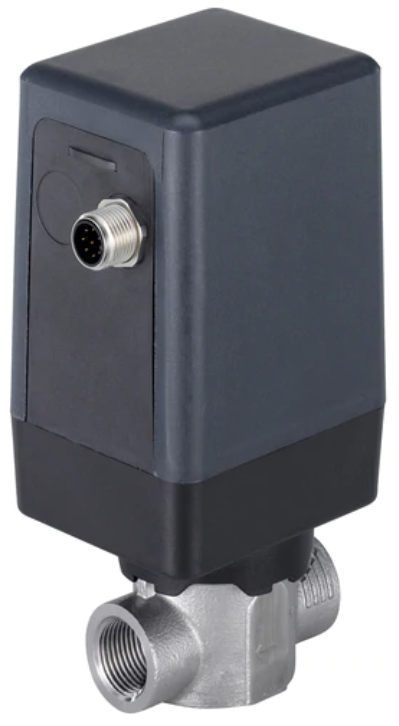

G 1/2 Inch Roestvrij Stalen 24VDC 2-Weg Proportionele Geïntegreerde Procesbesturing Klepafsluiter 3280 393019
Bürkert 2/2-weg globe klep (type 3280) met G 1/2 inch vrouwelijke schroefdraadpoorten. Ontworpen voor proportionele flowcontrole met een geïntegreerde procescontroller. Voor media temperaturen van 0 tot 70°C (32 tot 158°F) bij een differentiële druk van 0 tot 6 bar (0 tot 87 psi). Behuizing van roestvrij staal met EPDM afdichting en een 8 mm opening. De Kv-waarde is 1,5 m3/h. De klep wordt elektrisch aangestuurd met een 24 V DC voedingsspanning, gecontroleerd via een fieldbus CANopen protocol en met een proces actuele waarde 4-20 mA signaal, geleverd door een externe sensor (een PNP-sensor moet worden gebruikt). Het gebruikt het fieldbusprotocol als interface voor communicatie met hardware.
- Normale prijs
- €845,78
- Normale prijs
- €698,99
Beschrijving
Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-controller. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde proceswaarde te bereiken, zoals een temperatuur of druk. Een Fieldbus (CANOpen) invoer moet worden gebruikt voor zowel de actuele als de ingestelde proceswaarden. De actuele waarde kan worden gemonitord via een Fieldbus (CANOpen) uitvoer. Bovendien kan deze versie worden geconfigureerd met behulp van het Fieldbus (CANOpen) protocol (Burkert specifiek). Dit maakt het bijvoorbeeld mogelijk om de PID-parameters aan te passen. Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-controller. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde proceswaarde te bereiken, zoals een temperatuur of druk. Een 4-20 mA ingangssignaal moet worden gebruikt voor de actuele proceswaarde. De ingestelde waarde van de klep wordt geconfigureerd en de uitvoer wordt gemonitord via een digitale Fieldbus (CANOpen). Dit maakt het bijvoorbeeld mogelijk om de PID-parameters aan te passen.
De 2-weg klep heeft G 1/2 inch vrouwelijke schroefdraad en een interne opening van 8 mm. Dit resulteert in een Kv-waarde van 1,5 m3/h (Cv-waarde 1,734 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.
De hoekbeweging van de motor wordt omgezet in translatiebeweging met behulp van een schroefspindel die stevig is verbonden met de spindel van de klep. De spindel van de klep is verbonden met een controleconus die de grootte van de opening beïnvloedt. De elastomeerafdichting is direct verbonden met de controleconus, zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. De positie van de globe klep wordt aangestuurd door een stappenmotor en houdt een positie vast met minimaal energieverlies. Dit maakt deze klep zeer energie-efficiënt.
De klep wordt elektrisch bediend met een 24 V DC voedingsspanning. De elektrische aansluitingen op de actuator zijn 5-pins mannelijke M12 stekker en 5-pins vrouwelijke M12 stekker.
Het kan worden gebruikt voor media temperaturen van 0 tot 70°C (32 tot 158°F) bij een druk van 0 tot 6 bar (0 tot 87 psi). De behuizing is gemaakt van roestvrij staal en heeft EPDM afdichting.
De klep heeft 2,5 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroom gaat onder de zitting door. Ze zijn geschikt voor de controle van schone media die niet reageren met de behuizing en afdichtmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding om de juiste duty cycle binnen het temperatuurbereik te vinden.
Voordelen:
- Snelle responstijd
- Voorzien van een geïntegreerde procescontroller
- Gebruik van een Fieldbus (CANOpen) protocol als parametrisatie-interface
- De actuator heeft een energiebesparende functie
- Behuizing bestand tegen corrosieve en agressieve media dankzij het roestvrijstalen ontwerp
- Geschikt voor procescontrole dankzij de geïntegreerde PID-functie
- LED-display geeft de positie van de klep aan
Nadelen:
- Gevoelig voor vuil, dus een filter moet stroomopwaarts worden toegepast (≤ 0,3 mm)
3280 serie
De Burkert serie 3280 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtmaterialen, mogen worden geregeld. Deze gemotoriseerde globe kleppen zijn ideaal voor proportionele flowcontrole met openingen van 2 tot 10 mm. De hoekbeweging van de motor wordt omgezet in translatiebeweging met behulp van een schroefspindel die stevig is verbonden met de spindel van de klep. De spindel van de klep is verbonden met een controleconus die de grootte van de opening beïnvloedt. De elastomeerafdichting is direct verbonden met de controleconus, zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. Deze zijn geschikt voor werkdrukken van 0 tot 6 bar (0 tot 87 psi) en media temperaturen van 0 tot 70 °C (32 tot 158 °F). Type 3280 is beschikbaar als standaard ON/OFF of proportionele klep, als een versie met geïntegreerde positioner en als een versie met geïntegreerde procescontroller. Deze regelkleppen zijn beschikbaar in roestvrij staal en messing ontwerp.
