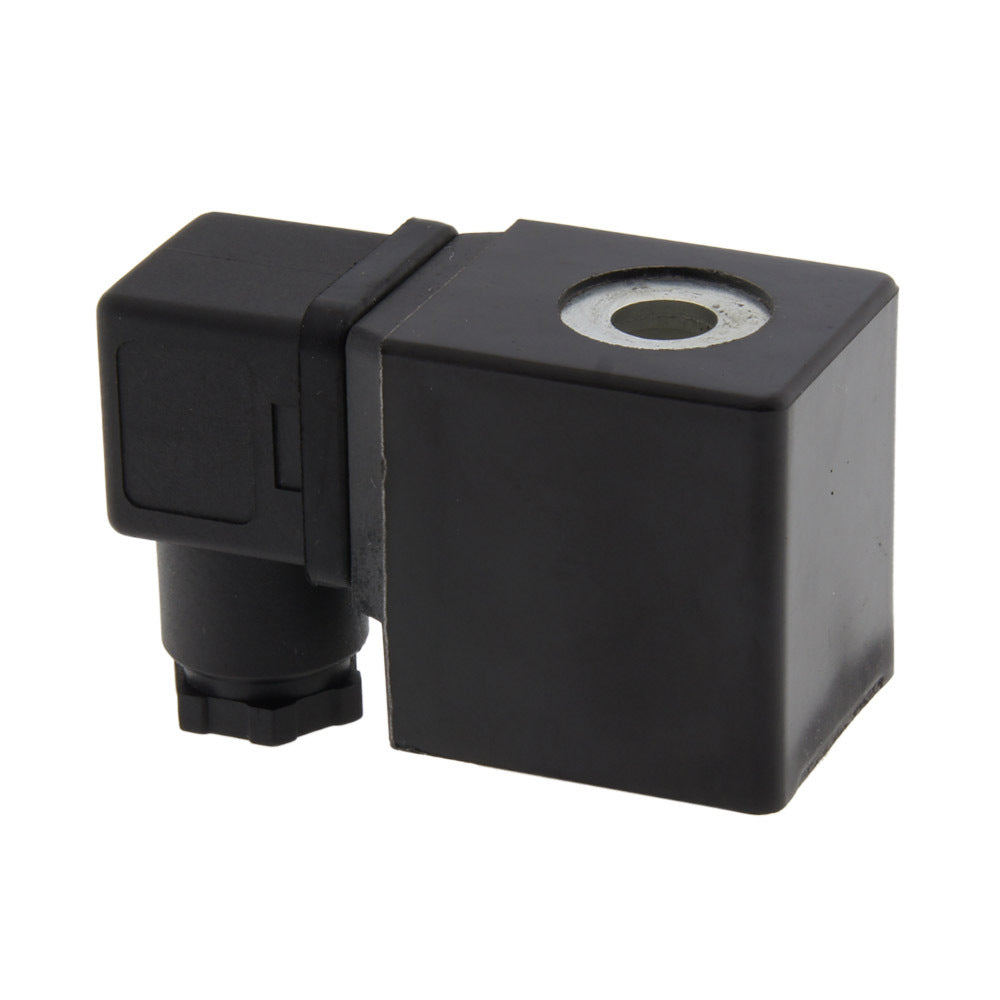

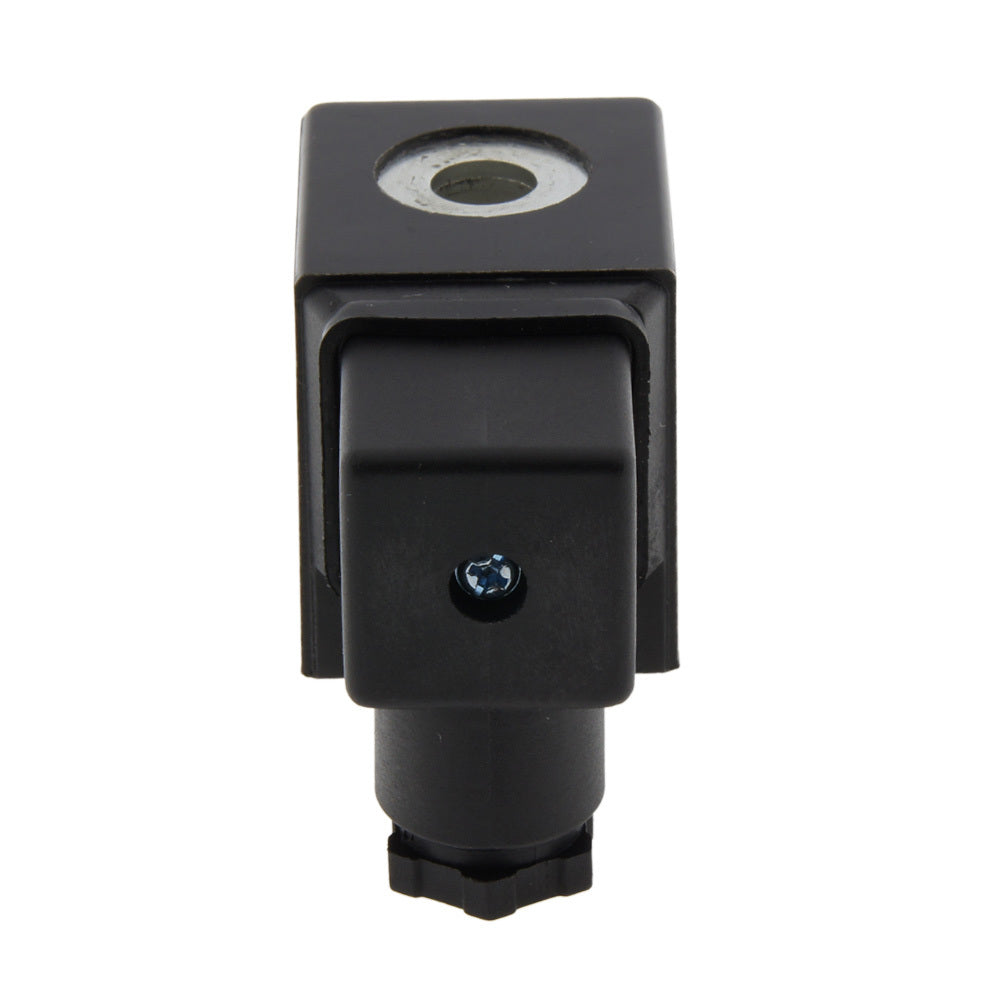

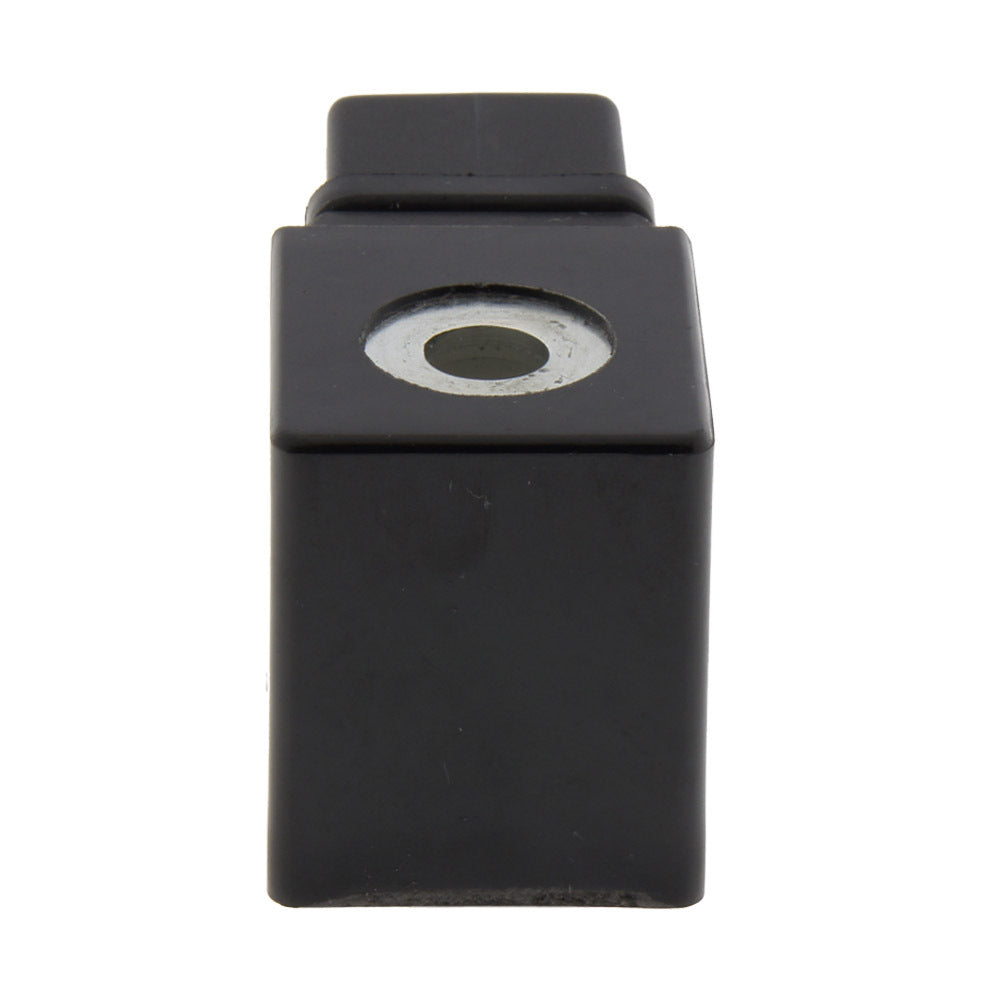

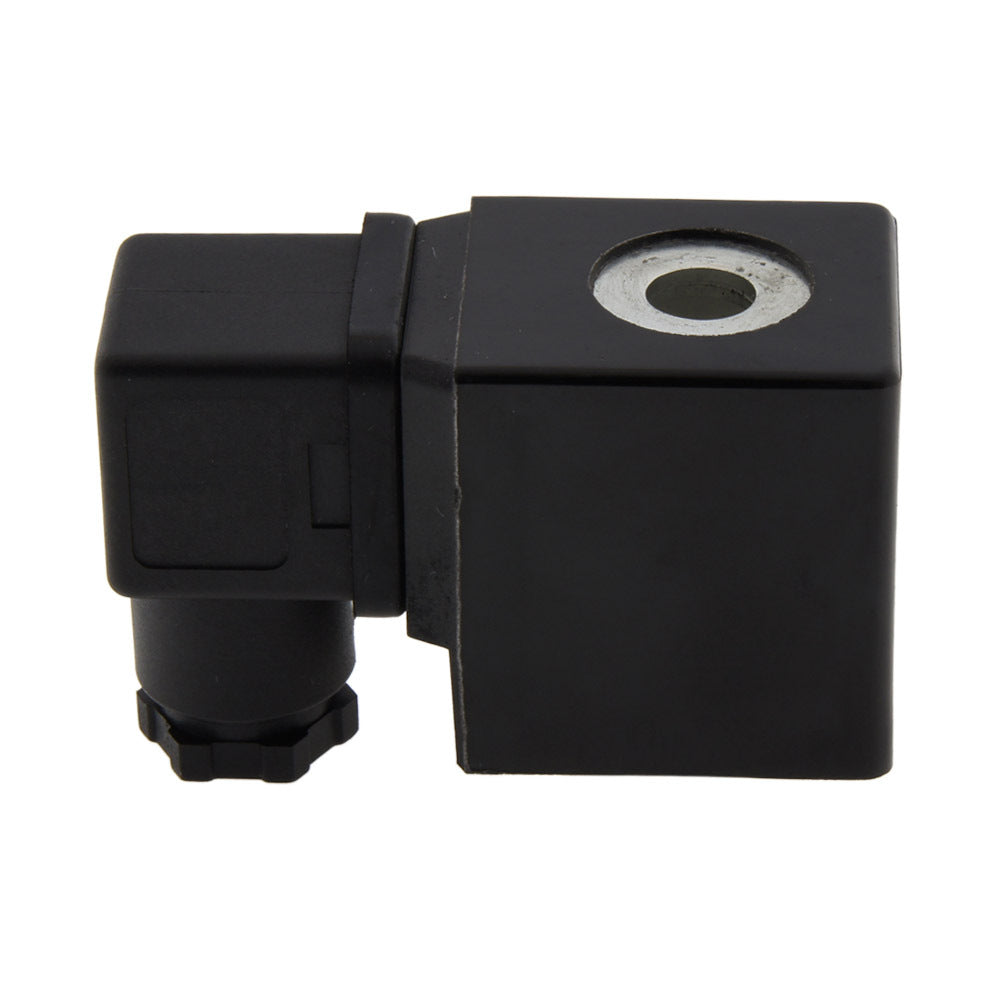

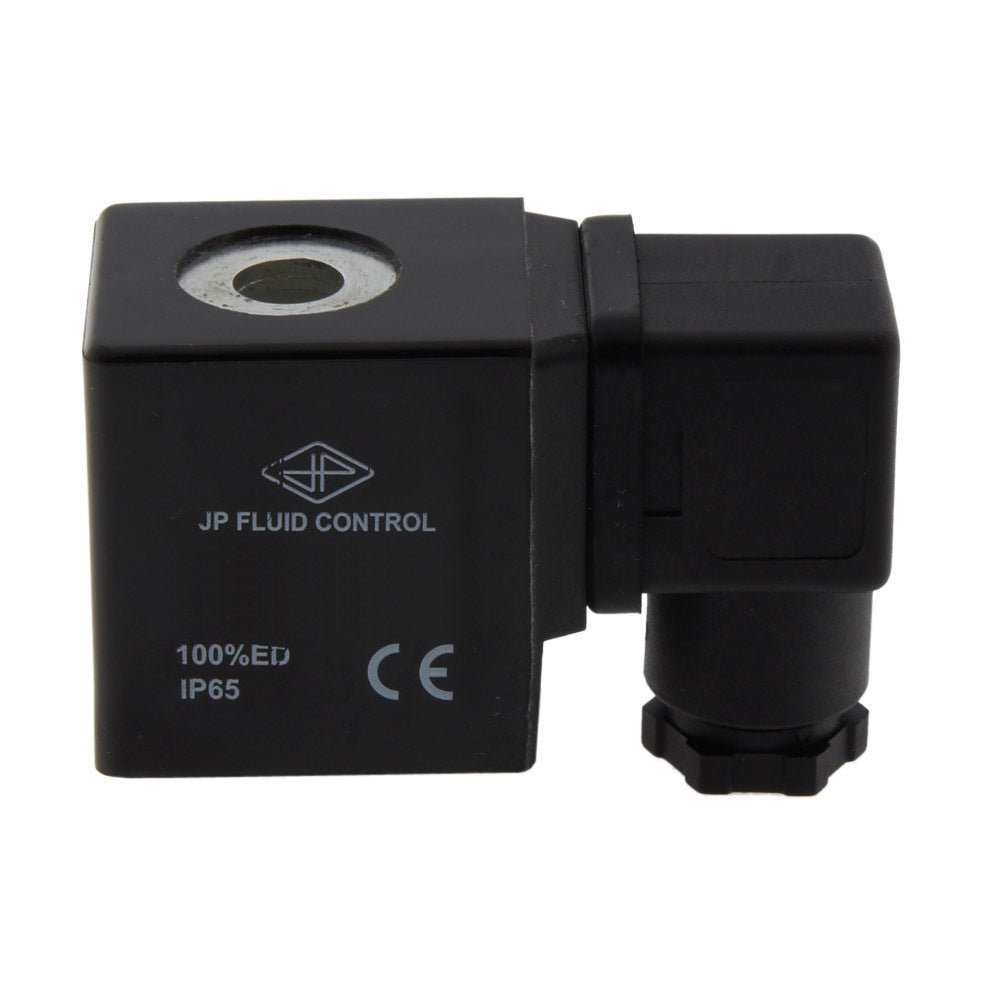

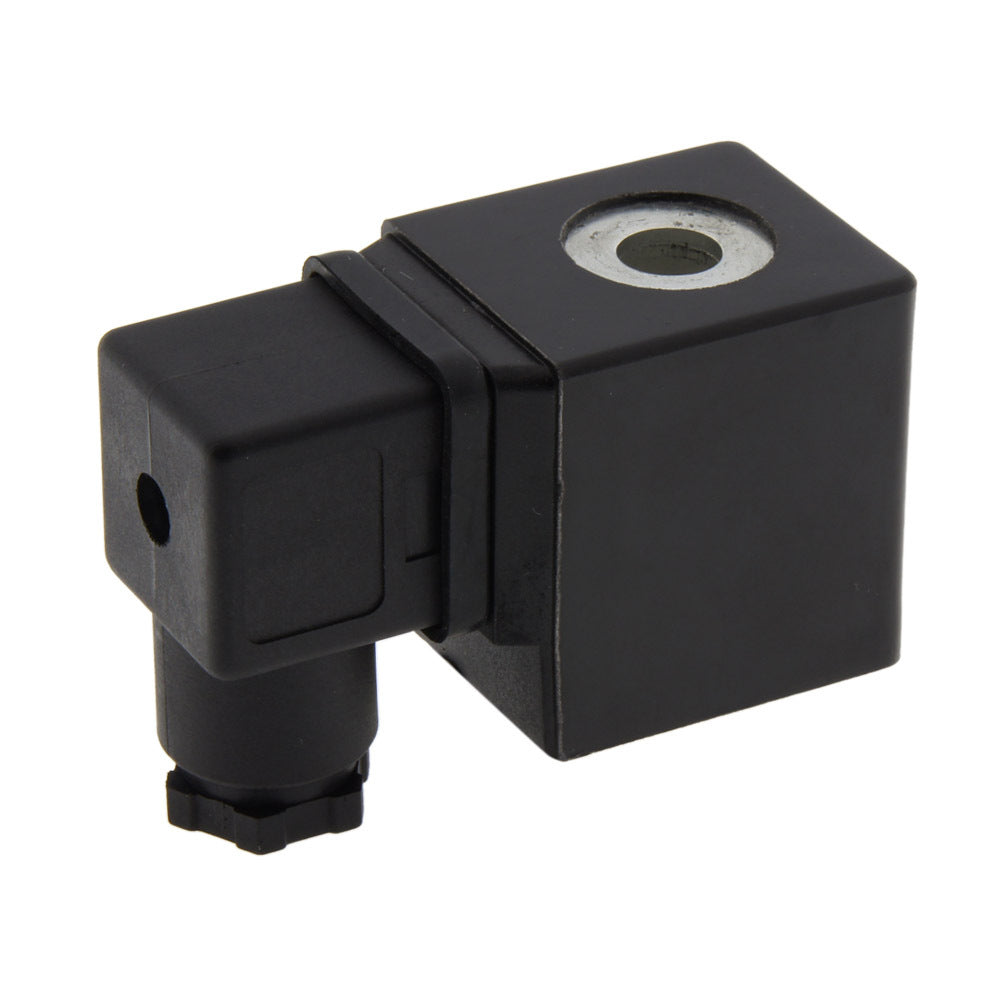

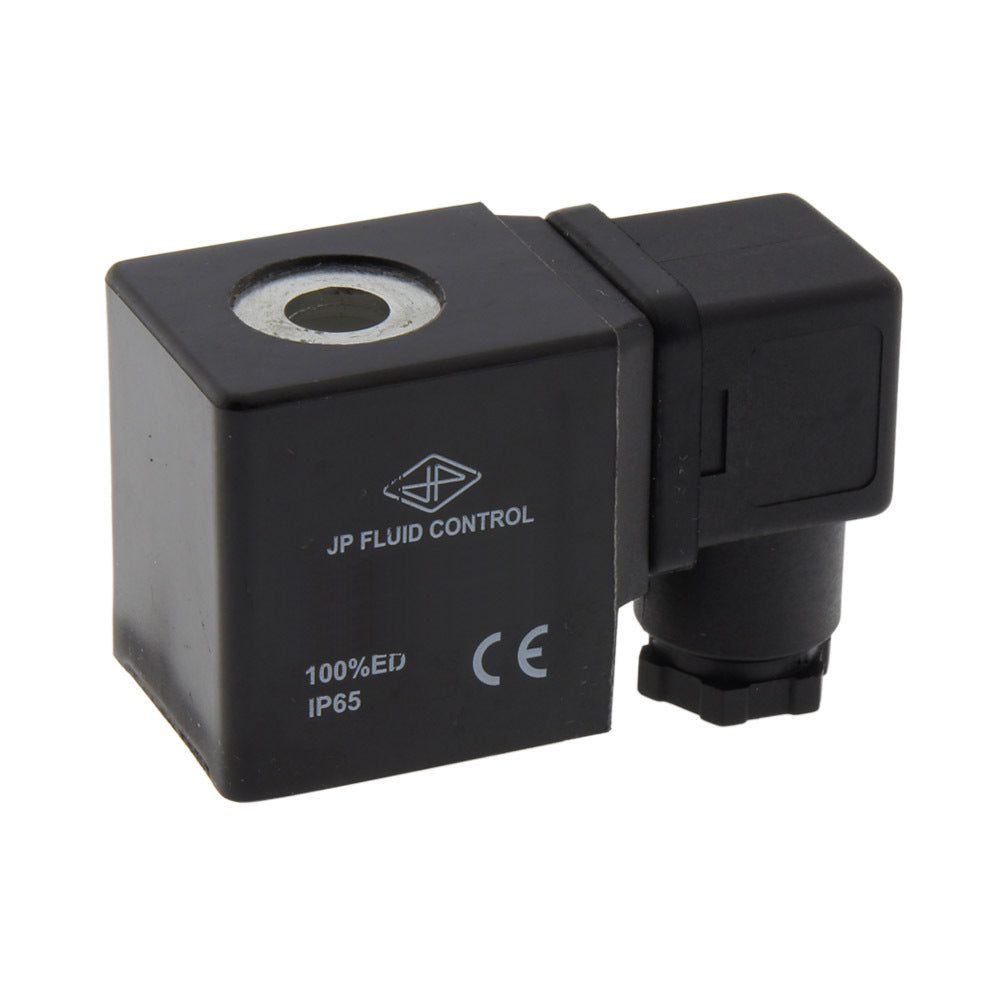

CS3 spoel DIN-A connector 24V AC
Referentie:
CS3-024AC
Merk:
JP Fluid Control
24V AC spoel van de CS3 serie. Geschikt voor magneetventielen van een deel van de TW-DA, TW-DD en HP-DA series van JP Fluid Control.
Inclusief connector- Normale prijs
- $31.56 USD
excl BTW
Wij verkopen alleen aan geregistreerde bedrijven
Beschrijving
Specificaties
Downloads
Gerelateerde producten
Beschrijving
Afmetingen
Afmetingen van de CS3-spoel in mm.
Magneetventielspoel van de JP Fluid Control serie (24V AC) inclusief DIN-A connector. Kijk in onderstaande tabel welke magneetventielen geschikt zijn voor deze spoel.
| Serie | Functie | Doorlaat | 230VAC | 24VDC | 24VAC | 12VDC | 120VAC |
|---|---|---|---|---|---|---|---|
| ST-DA / ST-SA / ST-IA | NC | 3 - 50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| ST-DB | NEE | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5 - 3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NEE | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NEE | 19 - 45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| ST-IB | NEE | 13 - 50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 32 - 50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
| DF-SB | NEE | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| TW-DA / TW-DD | 3/2 NC/UN | 1.5 - 3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| HP-DA | NC | 1 - 1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
| HP-IA | NC | 8 - 15 mm | CS5 | CS5 | CS5 | ||
| PV | NC | 15 - 45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
| PS Type A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
| PS Type B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC= Normaal Gesloten, NO = Normaal Open, DI = omleiding, UN = universeel.
Belangrijk
- Controleer of het type spoel geschikt is voor het type magneetventiel.
- Gebruik alleen de juiste voeding zoals aangegeven op het etiket. Gelijkspanning toegepast op een wisselspanningsspoel kan leiden tot schade.
- Zet de spoel nooit onder stroom als deze niet op het magneetventiel is gemonteerd. De spoel raakt oververhit en kan doorbranden.
- De spoel is alleen goed geïsoleerd als alle onderdelen, kabels en connectoren goed zijn aangesloten.
- De spoel wordt warm tijdens het gebruik. Dit is normaal. Raak de spoel of de klep niet aan als deze heet is.
