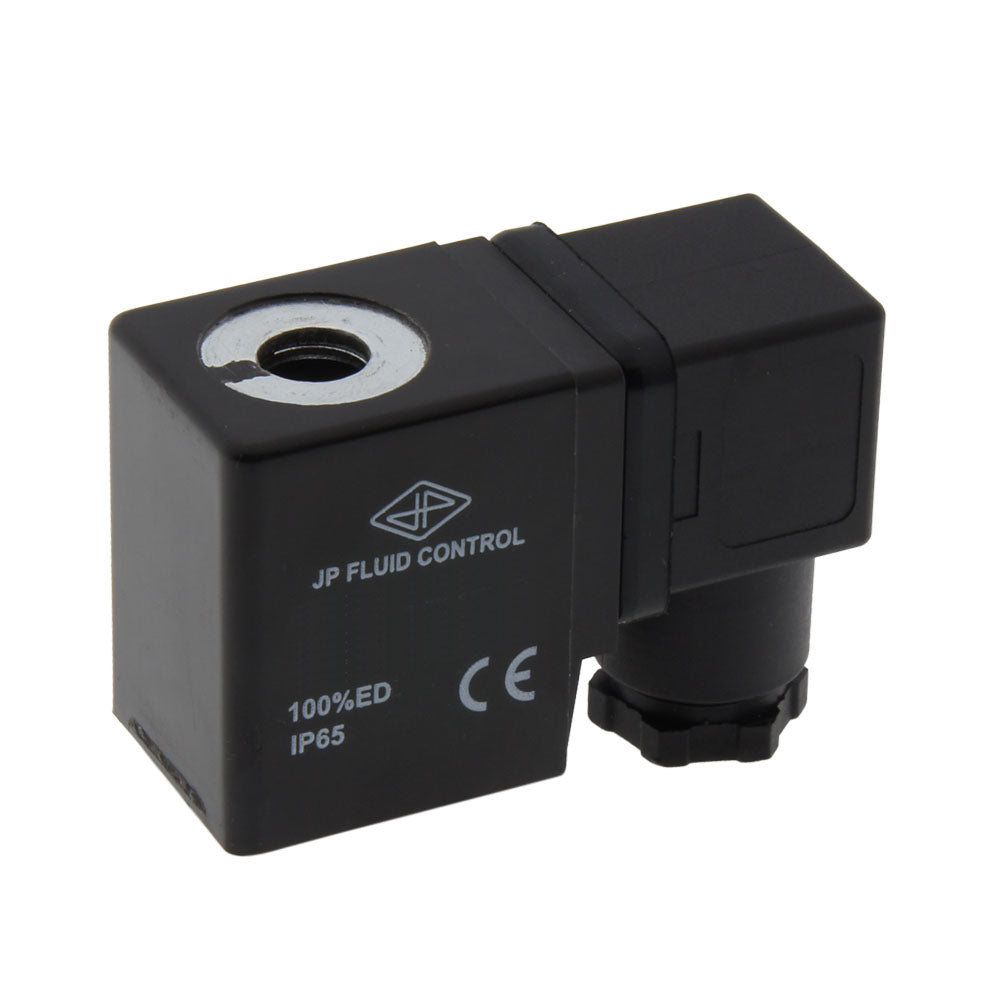

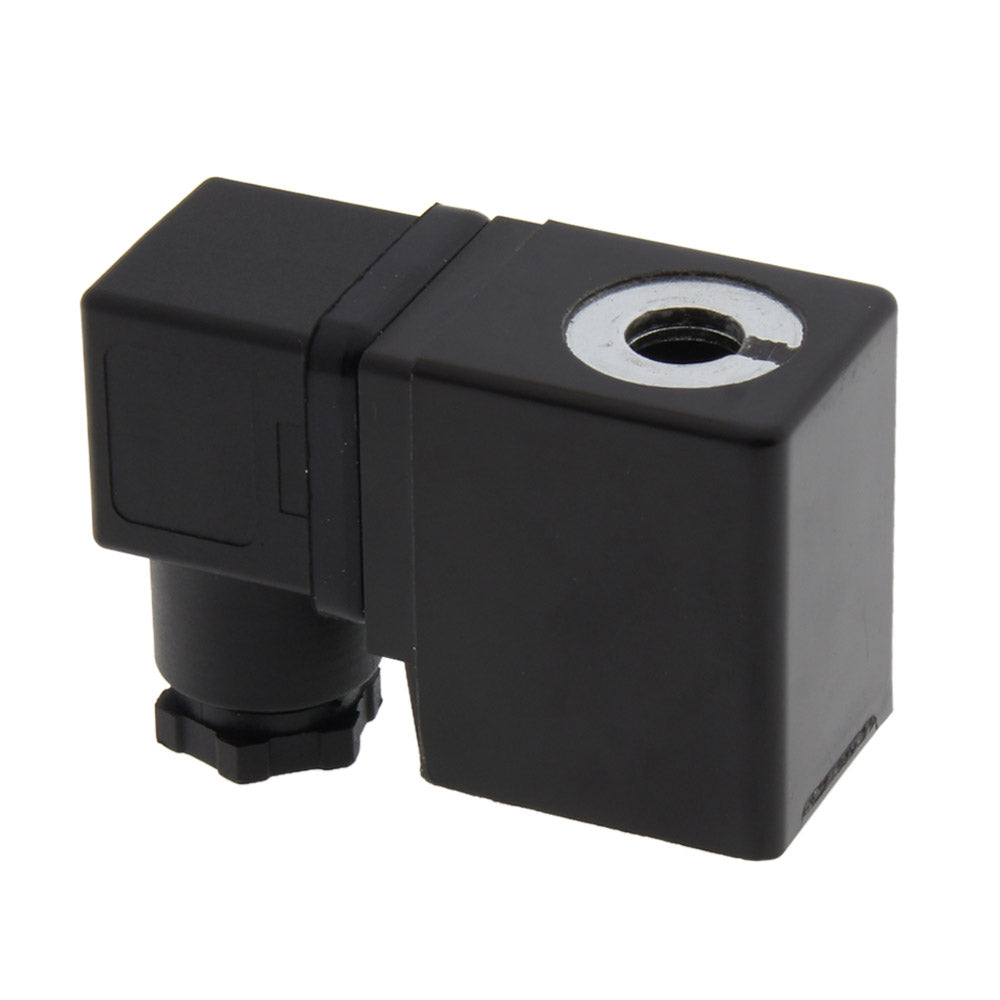

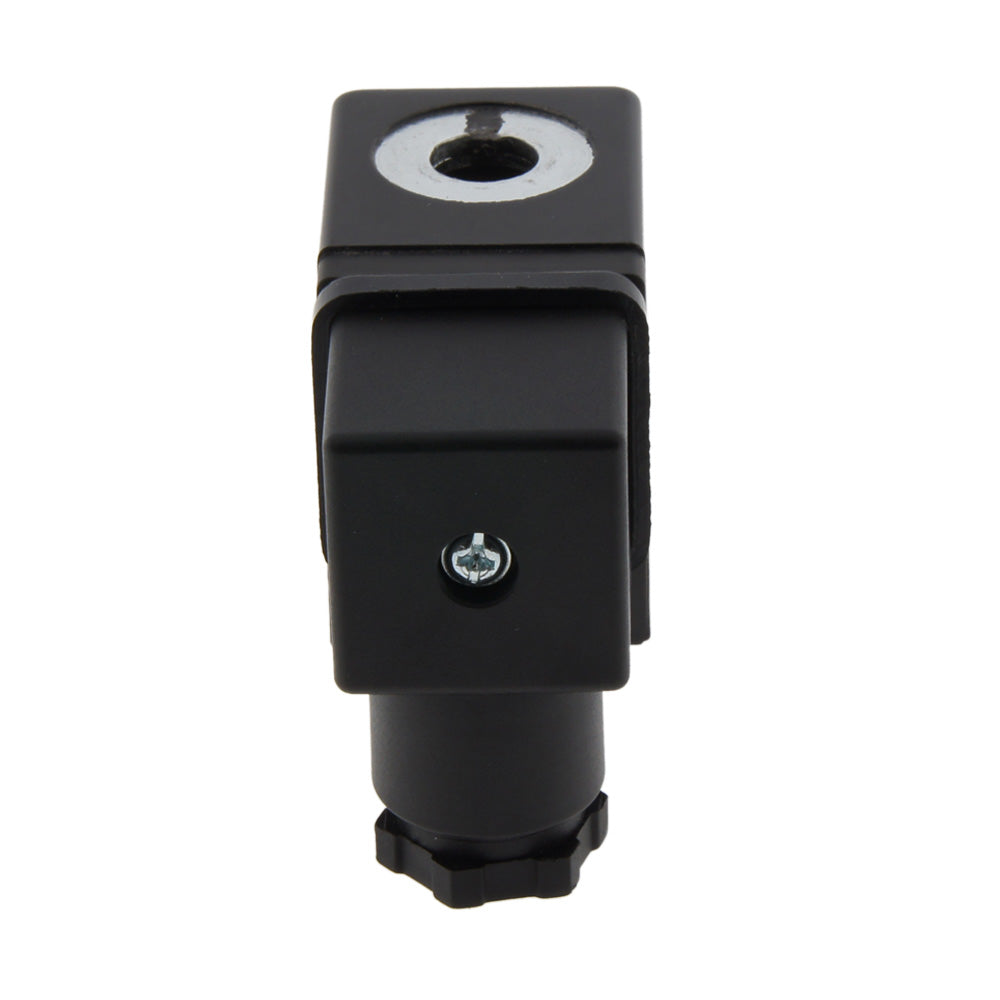

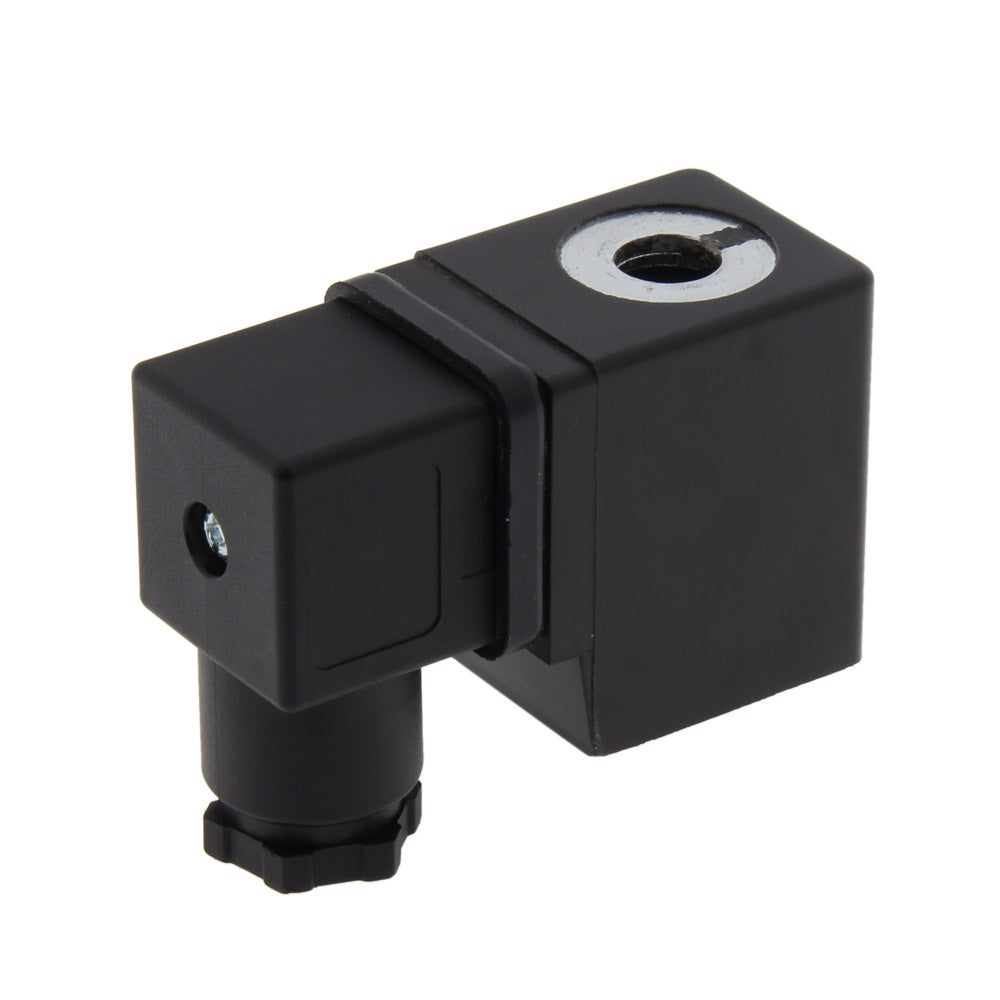

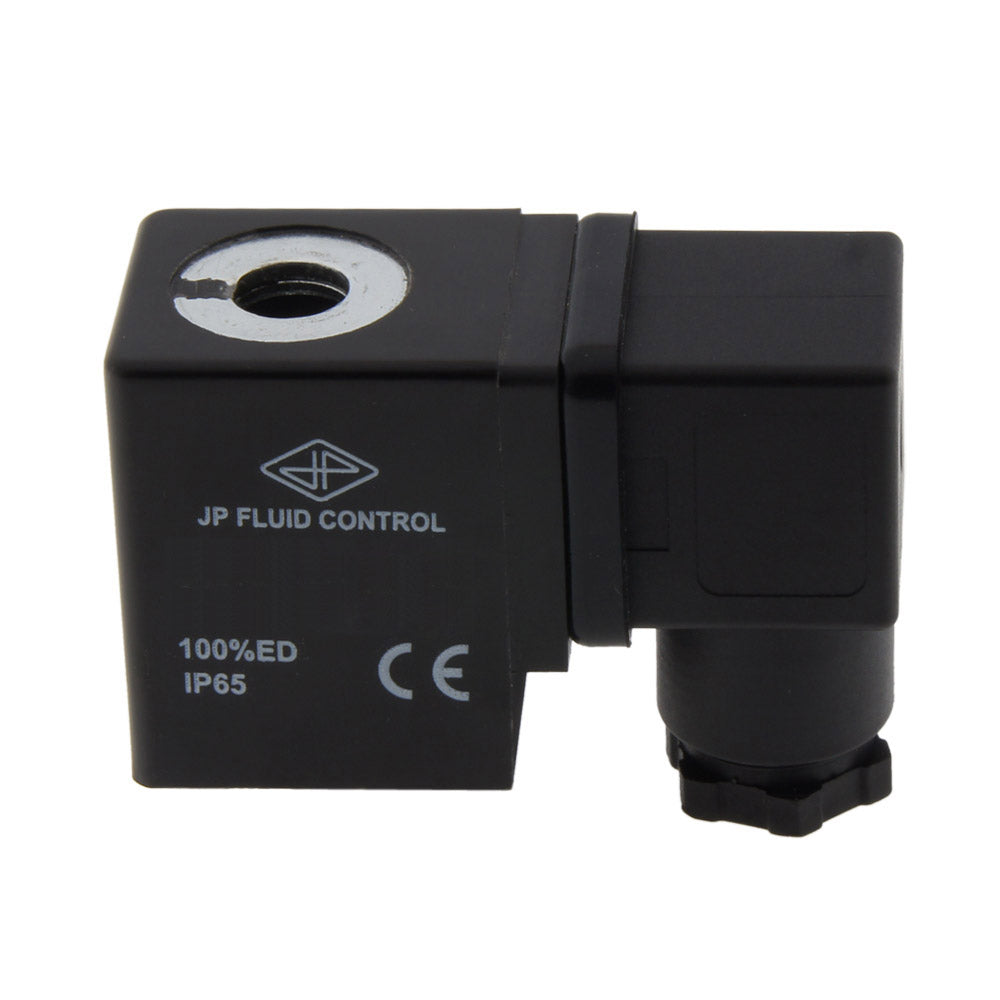

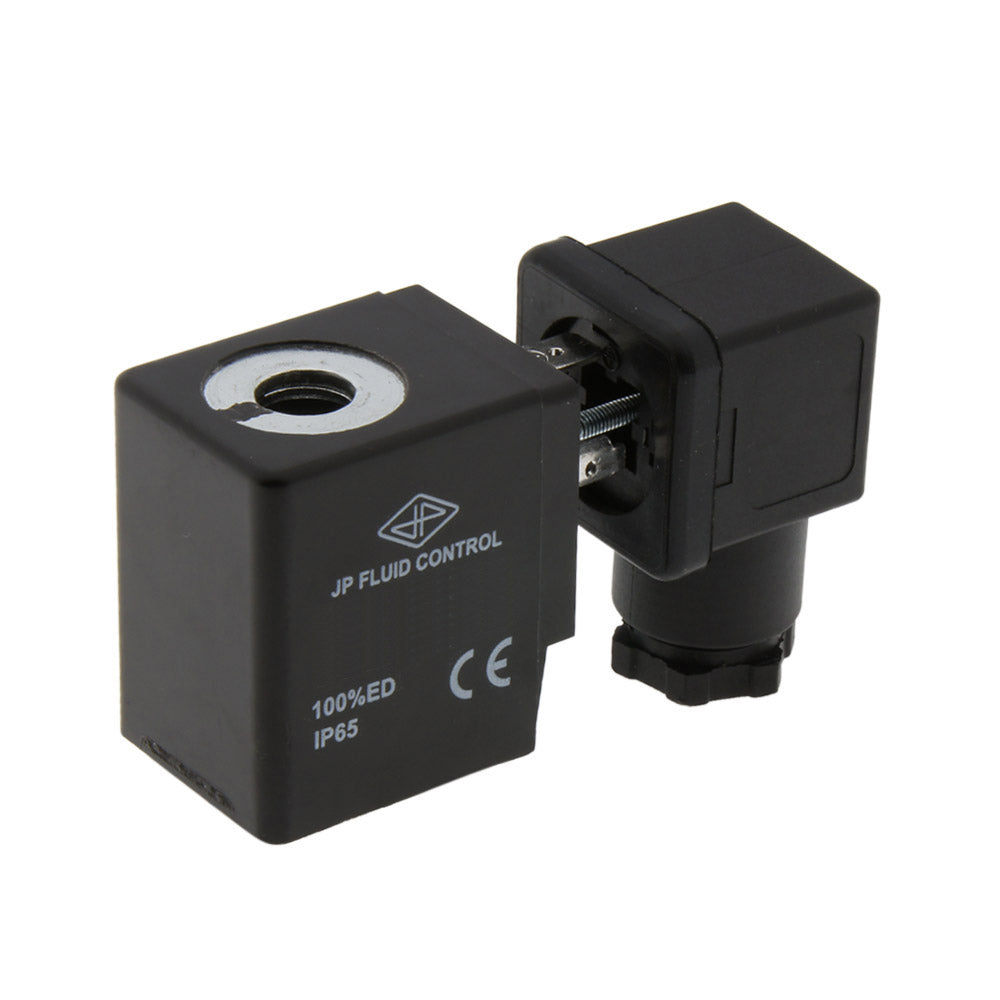

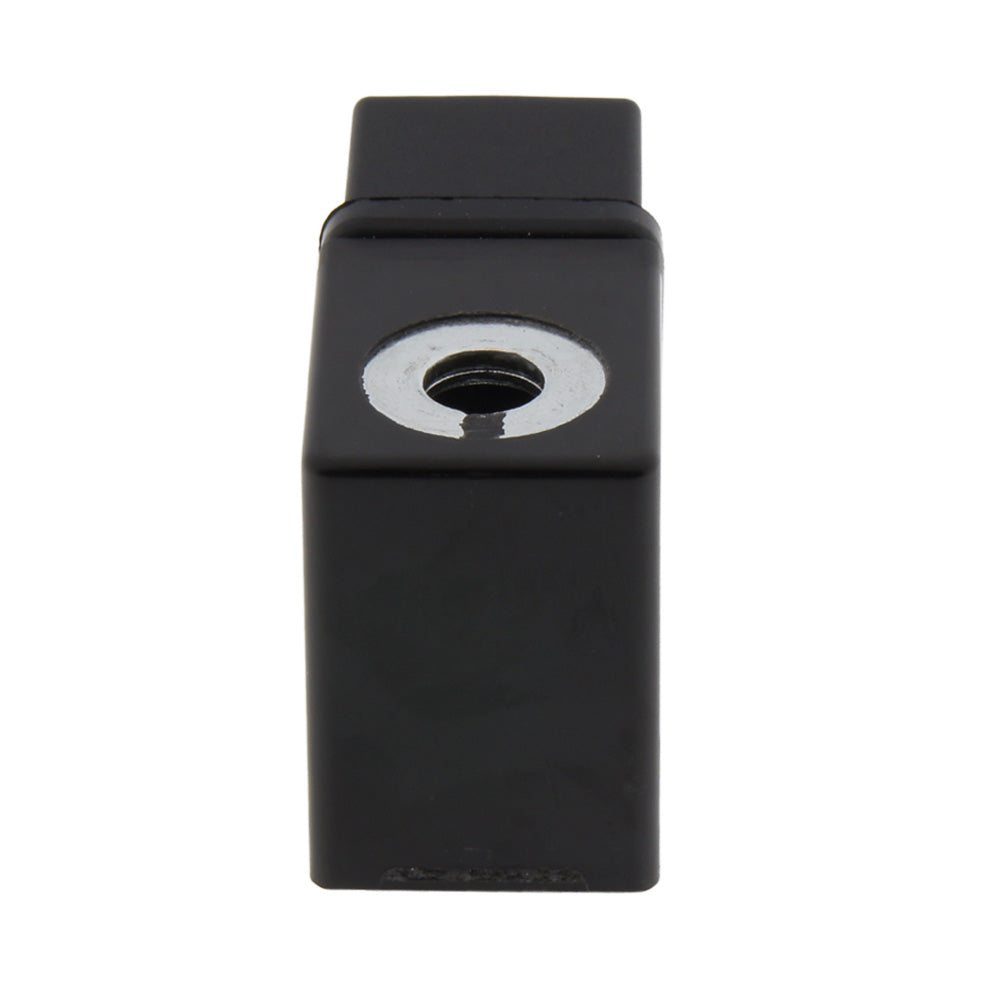

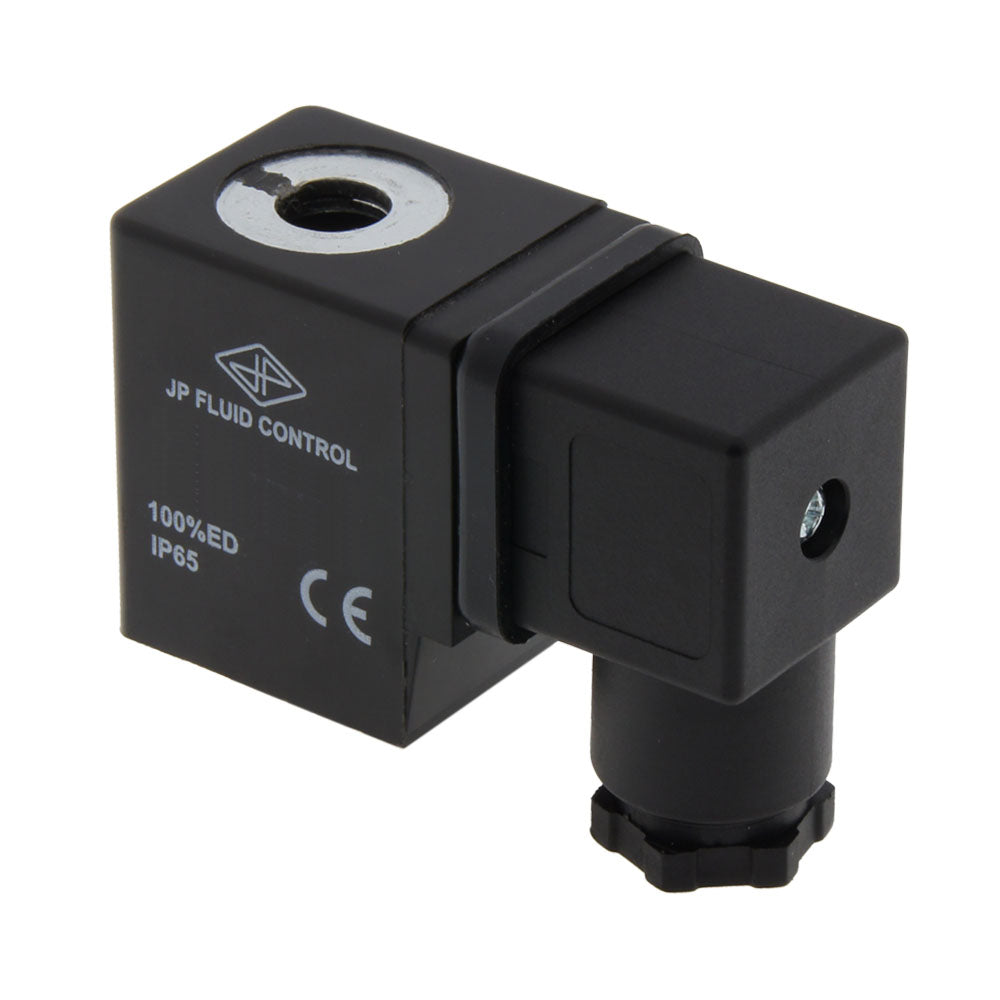

CS1 spoel DIN-A connector 12V DC
Referentie:
CS1-012DC
Merk:
JP Fluid Control
12V DC spoel van de CS1 serie. Geschikt voor magneetventielen van een deel van de ST, de TW-B/C, de TP en een deel van de LP-serie van JP Fluid Control.
Inclusief connector- Normale prijs
- €21,01
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
- Normale prijs
- €17,36
excl BTW
Verzending naar Nederland: Gratis
Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis
Beschrijving
Specificaties
Downloads
Gerelateerde producten
Beschrijving
Afmetingen
Afmetingen van de CS1-spoel in mm.
Magneetventielspoel van de JP Fluid Control serie (12V DC) inclusief DIN-A connector. Kijk in onderstaande tabel welke magneetventielen geschikt zijn voor deze spoel.
| Serie | Functie | Doorlaat | 230VAC | 24VDC | 24VAC | 12VDC | 120VAC |
|---|---|---|---|---|---|---|---|
| ST-DA / ST-SA / ST-IA | NC | 3 - 50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| ST-DB | NEE | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5 - 3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NEE | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NEE | 19 - 45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| ST-IB | NEE | 13 - 50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 32 - 50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
| DF-SB | NEE | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| TW-DA / TW-DD | 3/2 NC/UN | 1.5 - 3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| HP-DA | NC | 1 - 1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
| HP-IA | NC | 8 - 15 mm | CS5 | CS5 | CS5 | ||
| PV | NC | 15 - 45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
| PS Type A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
| PS Type B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC= Normaal Gesloten, NO = Normaal Open, DI = omleiding, UN = universeel.
Belangrijk:
- Controleer of het type spoel geschikt is voor het type magneetventiel.
- Gebruik alleen de juiste voeding zoals aangegeven op het etiket. Gelijkspanning toegepast op een wisselspanningsspoel kan leiden tot schade.
- Zet de spoel nooit onder stroom als deze niet op het magneetventiel is gemonteerd. De spoel raakt oververhit en kan doorbranden.
- De spoel is alleen goed geïsoleerd als alle onderdelen, kabels en connectoren goed zijn aangesloten.
- De spoel wordt warm tijdens het gebruik. Dit is normaal. Raak de spoel of de klep niet aan als deze heet is.
